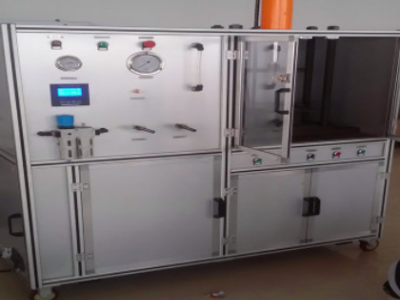

LBS-G16A水表殼體耐壓設備是我公司結合自身十幾年的發展經驗，

一、 特點

1、 壓縮空氣為動力源，輸出液體壓力與驅動氣源壓力成比例。

2、 通過對驅動氣源壓力的調整，便能得到相應的液體壓力。

3、 當驅動氣源壓力與液體壓力平衡時，氣液增壓泵便停止充壓，輸出液體壓力也就穩定在預設的壓力上。因而具有防爆、輸出壓力可調、體積小、重量輕、操作簡單、性能可靠、適用范圍廣等特點。

4、 設備通過數顯表控制，操作方法簡單，數據顯示明確，易于操作等特點。

二、 用途

用于一些水表殼體的耐壓試驗。

三、 型號意義及型號系列

LBS-G16A。

LBS-氣液增壓。

16--表示增壓比為16：1。

A---電器控制。

四、 系統組成

該系統由機械部分和電氣部分組成。

機械控制部分使用說明

1)、 將二聯體的油霧器加入潤滑油，南方用10#或20#機械油，北方冬季用防凍機械油或低凝液壓油。

2)、 把設備鏈接上電源，通過驅動氣入口接上氣源，高壓出口連接好加緊工裝，液壓源連接好油缸。

3)、 殼體的夾緊方法：先把密封工具放在夾具上，對準中心孔，再把被測殼體放在密封工具上面，再在上面放一個密封工具，用一只手扶住殼體，另一只手打開夾具夾緊開關，夾緊被測殼體。夾具夾緊開關說明，中間位置是停止位置，往左是夾緊，往右是打開。

4)、 夾緊力的調節方法：在箱體內部調節，如第二幅圖，所需壓力可以通過對應的壓力表看到。

5)、 數顯表的設置方法：按SET切換頁面，需要設置保壓壓力、低壓壓力和保壓時間兩個數據，按SET鍵確定，上下調節按鈕比較靈敏，使用時按的要迅速。

6)、 操作方法：把殼體放入工裝，手動打開夾具夾緊按鈕，手動設置好夾緊壓力。被測件被夾緊后，先打開卸荷針閥，再按下排水按鈕，水泵開始給被測件排氣。在數顯表里設置好所需壓力和保壓時間。等被測件排氣完成后，停下水泵，關閉卸荷針閥，按下啟動按鈕，泵開始給被測件增壓，到達設置壓力后，泵自動停止，進入保壓階段（有指示燈顯示，泵啟動的時候指示燈亮，泵停止的時候指示燈滅），這個時候可以把高壓針閥也手動關閉。泵停下時開始計時，到達設置的時間后，蜂鳴器響，打開卸荷針閥，卸荷完成后，打開夾緊工裝，取出被測件，檢測完成。

7)、 如果被測件沒放好，到壓保壓后，壓力會掉的很快，等壓力低于設置的壓力后，蜂鳴器會響，提示檢測不合格，要重新安裝被測件。

一、 使用時的注意事項及維護保養

1、 G16增壓泵的最大驅動氣壓為1MPa，為了保證泵的使用壽命，建議驅動氣壓≤0.8MPa。

2、 如果長時間不用，要把管路中的壓力卸載掉。

3、 油霧器內必須有潤滑油，以潤滑氣動泵，油量調節為每分鐘15-20滴即可，油杯內加油必須在無氣壓時進行。

4、 分水濾清器中的積水隨時放掉，過濾杯水要經常清洗干凈，清洗時先用礦物油清洗，再用低壓空氣吹干杯子，切忌用丙酮、乙醛、醋酸鹽、甲苯等溶液清洗，因這些溶液將損壞杯子。

5、 被測件屬于擠壓密封，所以對安裝時的要求較高，一定要安裝正，不可歪斜。

二、 操作注意事項

本水表耐壓設備之核心元件為我公司采購的國外產品-氣液增壓泵，該泵具有輸出壓力高，易于調節，自動保壓，性價比高等諸多特點，因而得到了廣泛應用。

調節調壓閥從而調節輸入壓力，輸出液體即可得到相應無級調節。
