| 壁厚 | 8mm |
|---|---|
| 表面處理 | 鍍鉻 |
| 類型 | 錐形滾筒 |
| 適用范圍 | 工業,- |
| 筒材料 | 不銹鋼 |
| 筒直徑 | 800mm |
| 筒長度 | 950mm |
| 軸直徑 | 8mm |
| 品牌 | 萬能佳 |
| 型號 | RQ |
| 加工定制 | 是 |
一，用途
本系列滾筒式電阻爐系周期式作業爐，適用于自行車、標準件、軸承等行業的各種小零件的氣體滲碳、碳氮共滲、光潔熱處理。
二，結構簡介

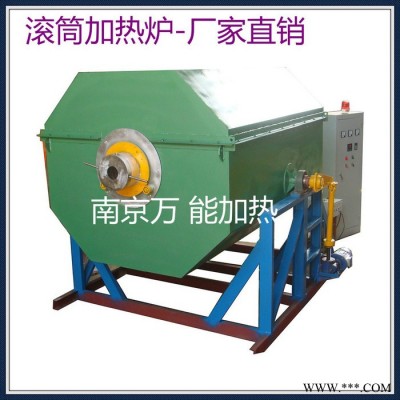

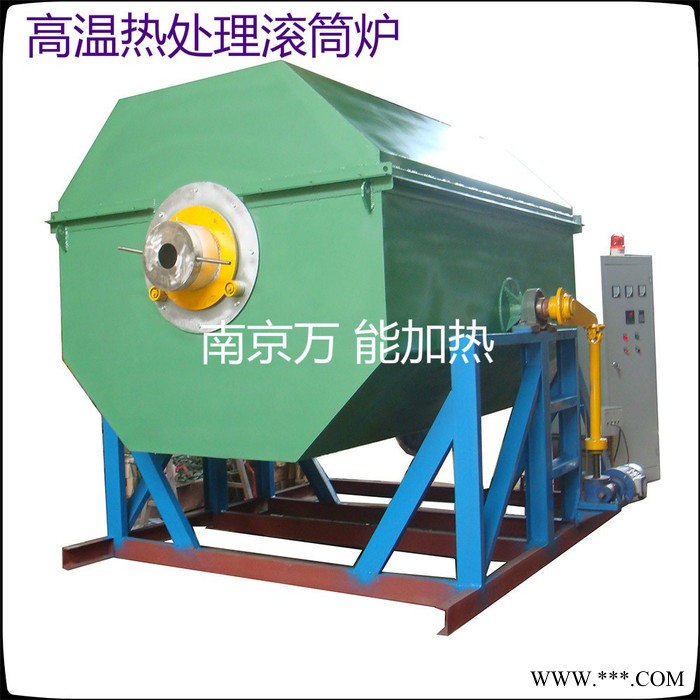

本系列滾筒式電阻爐由爐體和電控兩部份組成。
爐體采用八角形旋轉爐罐，被處理的零件可在密封的爐罐內均勻翻動，保證工件表面都能接觸爐內的氣氛。
爐罐的旋轉速度能在0.85～8.5轉/分內無級調速，用戶可根據零件的形狀、尺寸選擇調節轉速。爐體可前后傾斜，被處理的零件能直接從爐罐內卸出進行淬火，操作簡便。爐襯采用節能型超輕質耐火磚、硅酸鋁纖維與**保溫材料組成復合爐襯。爐內既可通氣，又可采用滴注的方式。
電控部份主要包括溫控及操作兩部份。溫控采用日本進口島電智能表與固態繼電器實行PID控制，另配記錄儀記錄完整工藝曲線，并可超溫報警；操作采用按鈕加燈光顯示，實現對加熱器通斷及爐體旋轉、傾斜動作的控制。
三，技術參數
| 電 爐 號
| 加熱功率 Kw | 額定 溫度 | 額定 電壓 | 相 數 | 加熱元 件接法 | 空爐升 溫時間 | 空載損 耗功率 | ** 大 裝爐量 | 滾筒尺寸 直徑×長度 | 外形尺寸長×寬×高 | 質量 |
| ℃ | V | P |
| h | Kw | Kg | mm | mm | Kg | ||
| RG-25-9Q | 25 | 950 | 380 | 3 | Y | ≤2.0 | ≤6 | 40 | Φ350×600 | 1600×2300×2000 | 2200 |
| RG-30-9Q | 30 | 950 | 380 | 3 | Y | ≤2.0 | ≤7 | 50 | Φ390×700 | 2050×2450×2000 | 2400 |
| RG-45-9Q | 45 | 950 | 380 | 3 | Y | ≤2.5 | ≤10 | 100 | Φ520×680 | 2180×2100×2000 | 2500 |
| RG-70-9Q | 70 | 950 | 380 | 3 | Y;Y | ≤2.5 | ≤15 | 150 | Φ600×800 | 2346×2205×2473 | 3600 |
| RG-90-9Q | 90 | 950 | 380 | 3 | Y | ≤3.0 | ≤20 | 250 | Φ800×850 | 2900×2950×2590 | 4500 |
