| 規格 | 0 |
|---|---|
| 廠家(產地) | 廣州迪川儀表廠 |
| 測量范圍 | 0-100000m3/h |
| 產地 | 廣東 |
| 工作溫度 | 35-60℃ |
| 工作壓力 | 1.6MPa |
| 公稱通徑 | 50~300mm |
| 精度等級 | 0.5 |
| 類型 | 電磁流量計 |
| 適用介質 | 液體,水,弱酸堿介質 |
| 品牌 | 迪川 |
| 型號 | EMFM |
| 加工定制 | 否 |
一、概述：

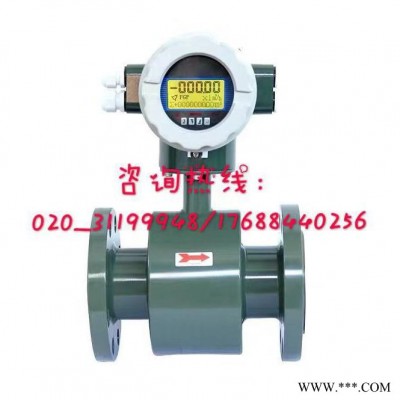

不銹鋼卡箍衛生電磁流量計是一款性能穩定、精度高的智能型電磁流量計，適用于穩定測量封閉管道中導電液體和漿液的瞬時流量、累積流量和流速，如：潔凈水、污水、生活水、原水，各種酸、堿、鹽等溶液，泥漿、礦漿、紙漿以及食品方面的液體等，廣泛應用于冶金、造紙、水處理、化工、輕工、紡織、食品及飲料、餐飲、農業灌溉、水電站、油田、電力和采礦等行業。
二、不銹鋼卡箍衛生電磁流量計工作原理：
■測量原理是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢,其感應電勢Ｅ為： Ｅ＝ＫＢＶ(—)Ｄ Ｋ：儀表常數 Ｂ：磁感應強度 Ｖ(—)：測量管截面內的平均流速； Ｄ：測量管的內徑；
■測量流量時，流體流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速（即體積流量）成正比的電壓，此電壓通過兩個與液體直接接觸的電極檢出，傳至放大器，然后轉換成統一的輸出信號。這種測量方式具有以下特點：
■測量管內無阻流體，因此無壓力損失。
■由于信號在整個充滿磁場的空間中形成，它是管道截面上的平均值，因此所需直管段相對較短，前端長度為 DN×5（DN為流量計通徑）。
■只有管道襯里和電極與被測液體接觸，因此，合理選擇電極和襯里材料，即可達到耐腐蝕、耐磨損的要求
■測量所得信號是一個與平均流速成線性關系的電動勢，它與液體的壓力、溫度、密度、粘度、電導率（不小于低電導率）等物理參數無關，所以測量精度高，工作可靠。
不銹鋼卡箍衛生電磁流量計技術參數：
◆儀表精度：管道式0.5級、1.0級，插入式2.5級；
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體；
◆流速范圍：0.2～8m/s；
◆工作壓力：1.6MPa；
◆環境溫度：-40℃～+50℃；
◆介質溫度：聚四氟乙烯襯里≤180℃ 橡膠材質襯里≤65℃；
◆防爆標志：ExmibdⅡBT4；
◆防爆證號：GYB01349；
◆外磁干擾：≤400A/m；
◆外殼防護：一體化型： IP65。
不銹鋼卡箍衛生電磁流量計分離 型：
傳感器IP68(水下5米**于橡膠襯里)
轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
**大功耗：≤10VA
