1．設備概要

Ａ．適用

本設備適用于金屬圓管（棒）材的矯直加工（有一定效果的壓光．壓圓的作用）

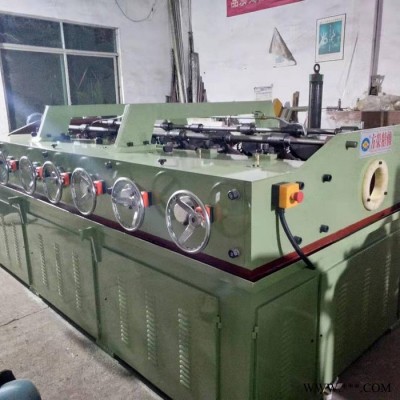

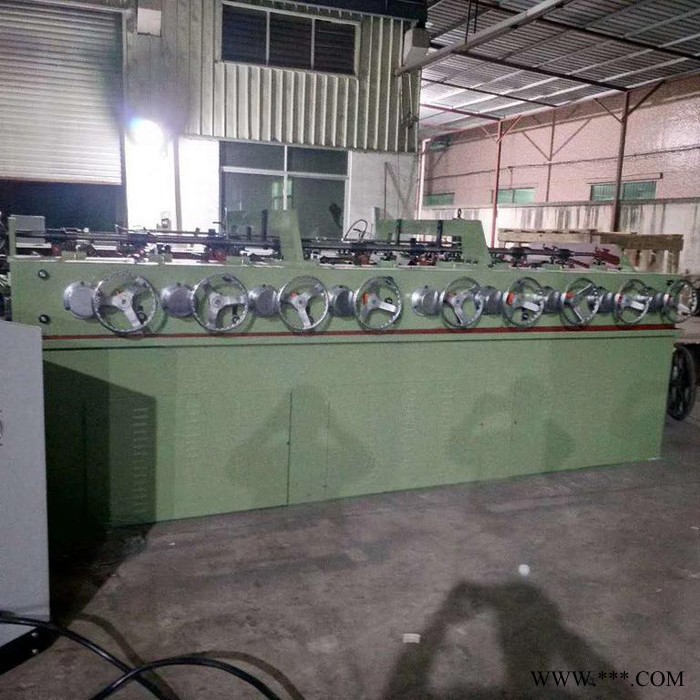

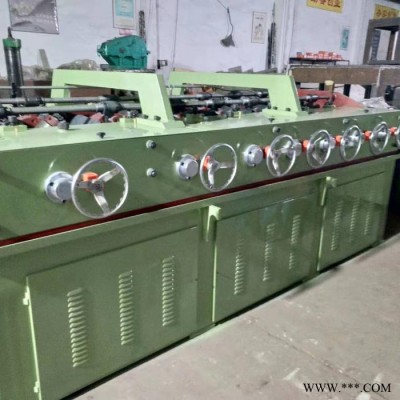

Ｂ機械結構

臥式?17滾輪（9+8組）      臺灣品牌矯直機技術

2．工作方式

將需要調直的圓管（棒）材的一端伸入兩邊輪中間，經過電動機，多檔減速機皮帶輪（變頻調速），鏈條的雙邊傳動，使兩邊分布的滾輪向前推進，完成矯直工件的調直．

3.設備能力

Ａ．調直形式

一線調直??連續工作

Ｂ．矯直范圍

管材ф35－150ｍｍ?Ｔ6.0ｍｍ.棒材?ф35—55mm

Ｃ．矯直工件長度

2米－15米

Ｄ．工作速度

變頻調速?0-50ｍ/ｍｉｎ

Ｅ．矯直精度

≤0.5mm/m

4．機器構造

Ａ．電機功率

37ＫＷ    調速機JZQ400 1:823

Ｂ．調速方式

?變頻器45ＫＷ       □ － ＨＰ四檔減速機

Ｃ．傳動軸

Ф84

Ｄ．滾輪

Ф150*220?17組

E．外形尺寸

4200*2200*1500

F．中心高

1110mm

G．手輪的調節

手輪旋轉一周，滾輪移動1ＭＭ

Ｈ.電源電壓

380Ｖ?50-60ＨＺ

Ｉ．重量（參考）

15000ｋｇ

Ｊ．滾輪調節

普通螺牙調節（兩端平面軸承）

Ｋ．滾輪安裝方式

分離式安裝?有效保證精度
